符合GB/T1231-2024 高強螺栓檢測儀YJZ-650EII微機控制全自動
時間：2025-03-10瀏覽次數：375次

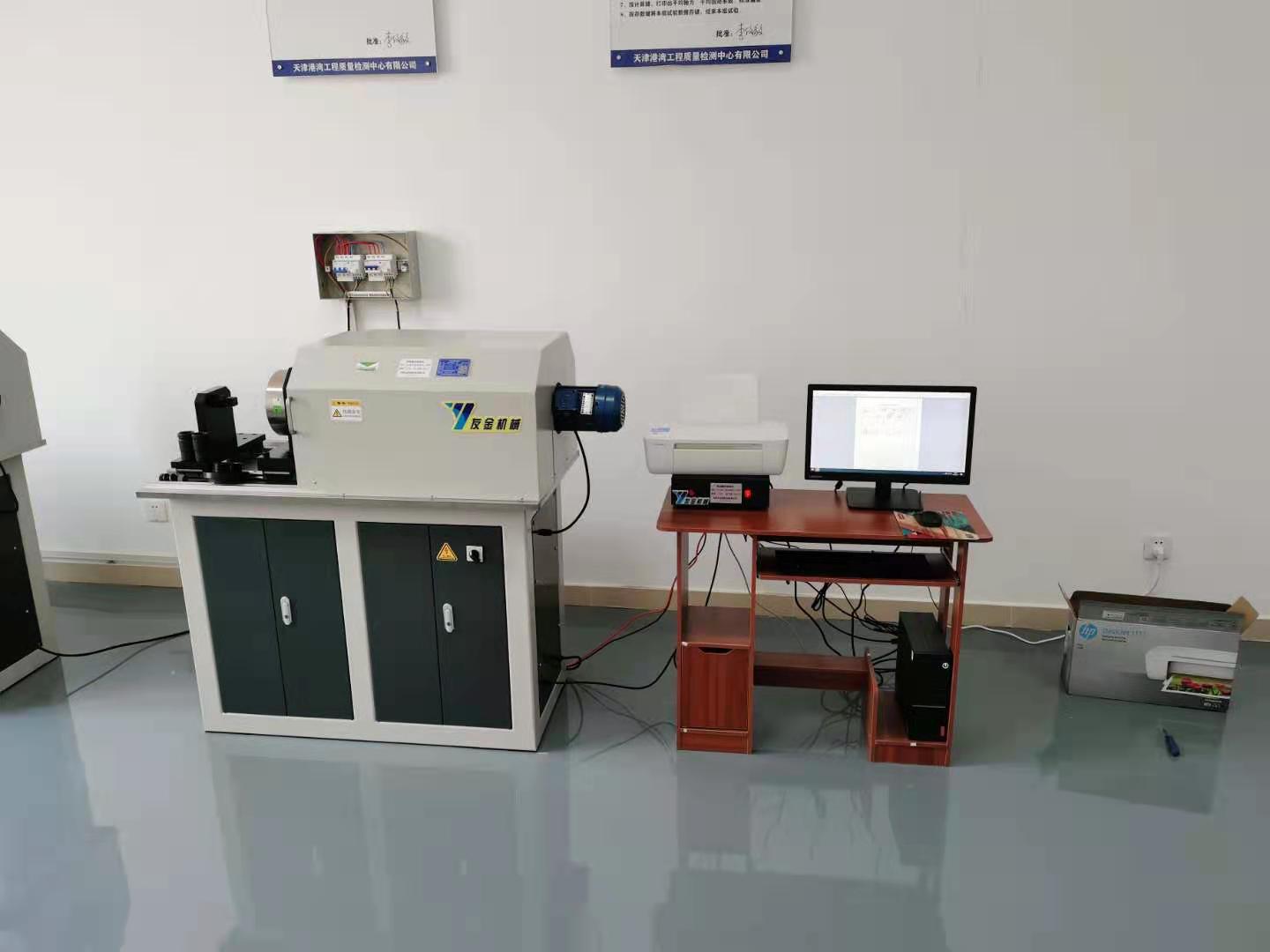

YJZ-650EII 高強螺栓檢測儀
（依據GB/T1231-2024 微機控制全自動型 ）
一：功能簡介
本檢測儀是根據標準GB/T1231-2024 《鋼結構用高強度大六角頭螺栓連接副》、GB50205-2020《鋼結構工程施工質量驗收標準》、GB/T1228-2006《鋼結構用高強度大六角頭螺栓》、GB/T3632-2008 《鋼結構用扭剪型高強度螺栓連接副》研制，主要對高強螺栓連接副的檢測，可對大六角頭高強螺栓連接副（M12—M36）的軸力、扭矩（或扭矩系數）進行檢測。設備由擺線針輪減速機自動加載，直線導軌、全中文操作界面，微機控制高強螺栓的自動擰緊、放松、復位，運行過程智能提示，操作方便快捷。當軸力達到標準設置值后，檢測儀會自動記錄檢測數據，通過計算機自動計算試樣的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等，并可顯示輸出扭矩系數、軸力曲線、扭矩曲線等，同時具有參數設置、校準標定、數據報表打印輸出和查詢功能。
試樣的安裝、拆卸方便、快捷；電氣安全保護系統設有過載保護、過電流、過電壓、欠壓、超速、異常等多種保護。
二：結構特點：
1. 可完成《GB/T1231-2024》表2規定的全部長度尺寸的螺栓的試驗。
2. 標配可檢測螺栓長度為《GB/T1231-2024》表2規定最短尺寸至+40mm（M12螺栓35mm長起測；M16螺栓45mm長起測），其他尺寸螺栓可通過單獨訂購夾具完成試驗。
3. 一臺設備既可完成大六角高強螺栓試驗也可以完成扭剪型高強螺栓試驗（需另配扭剪型電動扳手，選配）做扭剪型螺栓試驗時，夾具可旋轉90°，人機對面垂直操作便捷。
4. 如果配上我公司研制的抗滑移板預緊力裝置（選配），可完成抗滑移系數檢測儀的預緊力自動加緊功能。
5. 便捷的推拉移動罩，試驗過程更安全。
6. 304不銹鋼工作臺面整潔、美觀、大方。
三：主要規格、技術參數和技術指標
序號 | 項 目 | 主要規格、技術參數和技術指標 | 備注 |
1 | 主軸轉速 | 1rpm | |
2 | 最大軸力值 | 650kN | |
3 | 軸力示值精度 | 10-100%FS范圍內示值相對誤差不大于±1% | |
4 | 最大扭矩值 | 3500Nm | |
5 | 扭矩示值精度 | 10-100%FS范圍內示值相對誤差不大于±1% | |
6 | 可檢測螺栓規格 | M12-M36 | |
7 | 可檢測螺栓長度 | 可檢測螺栓長度：標配可檢測螺栓長度為GB/T1231-2024表2規定最短尺寸至最短尺寸+40mm，其他尺寸螺栓可通過單獨訂購夾具完成試驗。 | |
8 | 電機功率 | 0.55kW | |
9 | 電壓 | 控制系統：220VAC；電機：380VAC | |
10 | 設備重量 | 約600KG | |
注：超出本表第7條規定長度需要定制加長夾具。
四：主要配置清單
序號 | 名 稱 | 單位 | 數量 |
1 | 主機 | 臺 | 1 |
2 | 專用控制器 | 套 | 1 |
3 | 控制器電源線 | 根 | 1 |
4 | 控制信號線 | 根 | 1 |
5 | 軸力傳感器及信號線 | 件 | 各1 |
6 | 扭矩傳感器及信號線 | 件 | 各1 |
7 | 控制器與計算機通訊線 | 根 | 1 |
8 | 聯想計算機主機、液晶顯示器 | 臺 | 各1 |
9 | 套筒21（M12）、27（M16)、34(M20)、36(M22)、41(M24)、46(M27)、50(M30) 、55（M33）、60（M36） | 件 | 各2 |
10 | 外擋板12、16、20、22、24、27、30、33、36 | 件 | 各1 |
11 | 內擋板12、16、20、22、24、27、30、33、36 | 件 | 各1 |
12 | 合格證 | 份 | 1 |
13 | 使用說明書 | 份 | 1 |
14 | 裝箱單 | 份 | 1 |
